איך לבחור מאצרה תעשייתית - מדריך הנדסי מקיף

בכל מתקן תעשייתי שמאחסן נוזלים בעלי פוטנציאל סיכון - כימיקלים, דלקים, שמנים, חומצות או בסיסים - המאצרה היא רכיב הבטיחות שאמור לעצור את התרחיש הגרוע. כשמיכל מתחיל לדלוף בשלוש לפנות בוקר, המאצרה מחליטה אם מדובר באירוע תפעולי שמטופל בבוקר או באירוע סביבתי שמעורר חקירה רגולטורית, פיצויים והפסקת ייצור.

בחירת מאצרה לא נכונה היא אחת השגיאות היקרות ביותר במתקן תעשייתי. נפח קטן מדי מאפשר זליגה החוצה. חומר לא מתאים נכשל בתוך חודשים מול הכימיקל שהוא אמור להכיל. תכנון לקוי מוביל לבעיות ניקוז, הצטברות מי גשם או חוסר גישה לתחזוקה. המדריך הזה מרכז את כל השיקולים ההנדסיים שצריך לקחת בחשבון לפני שמזמינים מאצרה - מנפח וחומר, דרך עיצוב ועד התקנה ותחזוקה - ומפנה למאמרי המשך לעומק ביישומים ספציפיים.

תפקיד המאצרה בהיררכיית הבטיחות התעשייתית

המאצרה היא רכיב של בלימה משנית (Secondary Containment) במערכת אחסון נוזלים. המיכל עצמו הוא הבלימה הראשונית - הוא אמור להחזיק את הנוזל בתנאי עבודה רגילים. המאצרה נכנסת לפעולה רק כשהבלימה הראשונית נכשלת: סדק במיכל, חיבור צנרת שנפתח, הצפה מסניקה לא מבוקרת או נזק מכני חיצוני. מנקודת מבט הנדסית, היא מתוכננת לתרחיש הכי גרוע שלא אמור לקרות אבל חייב להיות מטופל.

נקודה חשובה שמהנדסים לפעמים מפספסים: המאצרה אינה מיכל אחסון. היא לא מיועדת להחזיק נוזלים לאורך זמן אלא להכיל אותם זמנית עד פינוי. זה משפיע על כל החלטות העיצוב - חומר הבנייה, עומק המאצרה, צורת הניקוז ואופן הגישה לפינוי. תכנון של מאצרה כ-"מיכל גדול נוסף" הוא טעות נפוצה שיוצרת בעיות תפעוליות בהמשך.

מעבר לכך, המאצרה מהווה חלק ממערך עמידה רגולטורית רחב יותר שכולל את חוק החומרים המסוכנים, היתר רעלים, ודרישות המשרד להגנת הסביבה. עומק החובות החוקיות והטכניות - חישובי הנפח המדויקים, דרישות הכיסוי, הדיווחים והבדיקות התקופתיות - מטופל במאמר נפרד על תקנות ודרישות חוק למאצרות. כאן נתמקד בשיקולים ההנדסיים של תכנון ובחירת המאצרה הספציפית.

שיקול ראשון: חישוב נפח מאצרה

הנפח הוא הפרמטר הבסיסי ביותר ובו גם הטעויות הנפוצות ביותר. כלל האצבע התעשייתי המקובל בעולם, ובכלל זה בתקנות הישראליות, הוא שהמאצרה נדרשת להכיל לפחות 110% מנפח המיכל הגדול ביותר שמוצב בתוכה. ה-10% הנוספים הם רזרבה לקצף, להתפשטות תרמית של הנוזל הדולף ולמי גשם שעלולים להצטבר במאצרה פתוחה.

חישוב הנפח מסתבך כשמדובר במאצרה משותפת לכמה מיכלים. במצב הזה לא מסתכמים את כל הנפחים אלא לוקחים את נפח המיכל הגדול ביותר ב-110%, ומוסיפים את הנפח התפוס פיזית על ידי שאר המיכלים שעומדים בתוך המאצרה. ההיגיון פשוט: ההסתברות שכל המיכלים ידלפו במקביל אפסית, אבל המיכלים הסולידיים תופסים מקום שמפחית את הנפח האפקטיבי הזמין.

כשהמאצרה ממוקמת בחוץ, צריך להוסיף לחישוב גם את נפח מי הגשם המקסימלי הצפוי במשך 24 שעות בעוצמת הסערה הסטטיסטית לאזור. בנגב למשל הערך הזה נמוך משמעותית מהשפלה. הגישה הנכונה היא להתייעץ עם מהנדס הידרולוגי או לפחות לבדוק נתוני השירות המטאורולוגי לאזור הספציפי, ולא להעריך לפי תחושת בטן.

נקודה נוספת היא הצורה הגיאומטרית. מאצרה רחבה ושטוחה תאסוף יותר מי גשם למטר מעוקב נפח מאשר מאצרה עמוקה וצרה, ולכן צריך לקחת זאת בחשבון בתכנון. מצד שני, מאצרה עמוקה מדי מקשה על גישה לפינוי דליפות, כך שזה איזון תפעולי.

שיקול שני: חומר הבנייה - פלסטיק מול מתכת ובטון

הבחירה בחומר הבנייה היא ההחלטה האסטרטגית הראשונה, והיא בעלת השלכות לטווח ארוך על אורך החיים, התחזוקה והבטיחות. שלוש הקטגוריות העיקריות של מאצרות שרלוונטיות לתעשייה הישראלית הן מאצרות פלסטיק תרמופלסטי (PP, HDPE, PVDF), מאצרות פיברגלס (FRP), ומאצרות מתכת או בטון.

מאצרות בטון (או מאצרה מבטון) מקובלות מאוד בפרויקטים גדולים של תשתיות, בעיקר בגלל היציבות המכנית והעלות הנמוכה יחסית לנפחים גדולים. הבעיה המרכזית שלהן היא חדירות. בטון, גם כשהוא יצוק טוב, אינו אטום לחלוטין לכימיקלים נוזליים. הוא סופג חומצות, נסדק לאורך זמן מהשפעות תרמיות ומחזורי קור-חום, ודורש ציפויים אפוקסיים או רירות פנימיות שצריכים תחזוקה ושיפוץ כל כמה שנים. במפעלים שמטפלים בחומצות חזקות, בטון לא מצופה הוא בחירה לקויה.

מאצרות מתכת, בדרך כלל מפלדה או מפלדת אל-חלד, מציעות יציבות מכנית מצוינת ויכולת לעמוד בלחצים גבוהים. הן מתאימות מאוד לאחסון דלקים ושמנים. הבעיה המרכזית שלהן היא קורוזיה. מול חומצות, בסיסים או כימיקלים תוקפנים, פלדה רגילה נכשלת תוך חודשים. גם פלדת אל-חלד דורגת SS304 או SS316 לא עומדת בכל הכימיקלים. בנוסף, ריתוכים נקודות תורפה, וכשמתחילים תיקונים ההוצאה מצטברת.

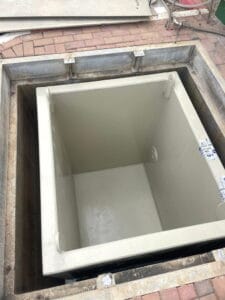

מאצרות תרמופלסטיות ופיברגלס מציעות חסינות כימית גבוהה משמעותית, משקל נמוך משמעותית מבטון ומפלדה, ויכולת לייצור בהתאמה אישית מדויקת. החיסרון העיקרי הוא יציבות מכנית - חומר הפלסטיק זקוק לתמיכות מתאימות בנפחים גדולים, ויש להגביל חשיפה ארוכת טווח לקרינת UV עם תוספים מתאימים או הגנה צללה. בתעשייה הכימית, המזון והפארמה, מאצרות תרמופלסטיות הן הסטנדרט המקובל. פלסט חן מתמחה בייצור מאצרות תרמופלסטיות בהתאמה אישית משנות התשעים ויש לה ניסיון רב במגוון יישומים תעשייתיים.

טבלת ההשוואה הכללית בין שלוש הקטגוריות מספקת תמונת מצב מהירה לפני התעמקות בבחירת חומר ספציפי:

שיקול שלישי: בחירת חומר הפלסטיק הספציפי

אחרי שהוחלט על פלסטיק, יש לבחור בין החומרים השונים. כל אחד מתאים לטווחי שימוש שונים, ובחירה לא מתאימה תוביל לכשל חומר. הסקירה כאן תמציתית - לעומק ביישומים כימיים מתקדמים יש מאמר ייעודי על מאצרות לחומצות, בסיסים ויישומי פארמה שכולל טבלת עמידות כימית מלאה.

פוליפרופילן (PP) הוא חומר הבחירה הנפוץ ביותר למאצרות תעשייתיות בישראל, ומאצרות פוליפרופילן מהוות את הסטנדרט במפעלי כימיה ופארמה. הוא מציע איזון טוב בין עמידות כימית רחבה, יכולת ריתוך מצוינת לפי תקן DVS 2205, וחוזק מכני סביר. הוא עמיד בחומצות מינרליות מדוללות, בסיסים, מלחים ורוב הכימיקלים האורגניים בטמפרטורות עד כ-80 מעלות צלזיוס. למאצרות לאחסון מיכלי פוליפרופילן, זו הבחירה הטבעית.

פוליאתילן בצפיפות גבוהה (HDPE) מציע עמידות דומה ל-PP אבל עם גמישות גבוהה יותר וטמפרטורת שימוש נמוכה יותר (עד כ-60 מעלות). מאצרות פוליאתילן הן בחירה טובה ליישומים שמיועדים לאחסון בחוץ או באזורי טמפרטורות נמוכות, ובעיקר למיכלי HDPE. הוא גם נפוץ במאצרות לדלקים בעיקר בגלל העמידות הטובה לפחמימנים, נושא שמטופל לעומק במאמר נפרד על מאצרות לדלקים וסולר.

פוליוויניליידן פלואוריד (PVDF) הוא חומר פרמיום למצבים שבהם PP ו-HDPE לא מספקים. הוא עומד בחומצות חזקות בריכוז גבוה (כולל חומצה חנקתית מרוכזת וחומצה הידרופלואורית), בטמפרטורות גבוהות (עד כ-140 מעלות), ומתאים לתעשיית המוליכים למחצה ולכימיקלים אגרסיביים בפארמה.

פיברגלס (FRP) מציע יתרון מרכזי באחסון נפחים גדולים. כאשר נדרשת מאצרה של עשרות או מאות מטרים מעוקבים, FRP מאפשר ייצור של מאצרות גדולות עם חוזק מכני גבוה ומשקל סביר. הוא משמש בעיקר לאחסון נפחים גדולים של חומצות מדוללות, מי תהליך תעשייתיים ובחקלאות.

הבחירה הנכונה דורשת מיפוי מדויק של החומר שמאוחסן (כולל הריכוז, הטמפרטורה ומשך החשיפה), והשוואה מול טבלאות עמידות כימית של היצרן. אצל פלסט חן, כל פרויקט מתחיל בשלב של בדיקת תאימות חומר מול הכימיקל הספציפי שיאוחסן.

שיקול רביעי: צורה, גובה ועיצוב גיאומטרי

צורת המאצרה משפיעה לא רק על נפחה אלא גם על הפונקציונליות התפעולית שלה. שלוש הצורות הנפוצות הן מלבנית, עגולה ומותאמת אישית לפי קונפיגורציית המיכלים.

מאצרות מלבניות הן הנפוצות ביותר. הן מנצלות מקום בצורה יעילה, מאפשרות הצבה צמודה של כמה מיכלים זה לצד זה, וקלות יחסית לייצור. הן מתאימות למרבית היישומים הסטנדרטיים.

מאצרות עגולות מתאימות בעיקר למיכל בודד מרכזי. היתרון שלהן הוא חוזק מכני גבוה יותר מול לחצים פנימיים (חלוקת הכוחות אחידה), והן מבטלות את בעיית הפינות שבהן יכולים להצטבר משקעים שקשה לנקות.

מאצרות בהתאמה אישית הן הפתרון לכל מקרה שבו הקונפיגורציה מורכבת - מספר מיכלים בגדלים שונים, מגבלות מקום במפעל, צורך באזורי שירות פנימיים או דרישה לחיבור למערכות אחרות. בתכנון מאצרות מותאמות אישית, העבודה מתחילה במדידה בשטח, ממשיכה בשרטוט CAD שמאושר על ידי הלקוח, ורק אז עוברת לייצור.

הגובה של המאצרה הוא שיקול תפעולי קריטי. מאצרה גבוהה מדי מקשה על גישה לתחזוקה, בדיקת המיכלים שבתוכה ופינוי דליפות. מאצרה נמוכה מדי לא מספקת נפח מספיק או דורשת שטח רצפה גדול. בדרך כלל גובה של 30-60 ס"מ הוא הטווח התפעולי הנוח, אבל ביישומים מסוימים נדרשים גבהים אחרים.

שיקול חמישי: מאצרה מובנית מול ניידת

מאצרות מתחלקות לשתי קטגוריות עיקריות מבחינת אופי ההצבה. מאצרות מובנות הן קבועות במקומן, מחוברות לרצפת המתקן, ולעיתים משולבות במערכת ניקוז מרכזית של המפעל. הן מתאימות לאחסון לטווח ארוך של מיכלים גדולים שלא מיועדים להזזה - מיכלי אחסון של חומרי גלם, מיכלי תהליך, מיכלי אחסון של דלקים בתחנות תדלוק פנימיות.

מאצרות ניידות, לעומת זאת, מיועדות לגמישות. הן בדרך כלל קטנות יותר ומיועדות לחביות 200 ליטר, ל-IBC (מכלי קוביות של אלף ליטר), או למצבי אחסון זמני. היתרון שלהן הוא היכולת להעביר אותן בין אזורי המפעל, לאחסן אותן כשלא בשימוש, ולהתאים אותן למצבי שינוי תפעוליים. במחסני חומרי גלם של מפעלי כימיה, פלטות ניידות לחביות הן פתרון נפוץ.

הבחירה ביניהן תלויה באופי השימוש. אם המיכלים קבועים ולא מתוכננים לזוז, מאצרה מובנית עדיפה - היא יציבה יותר, מאפשרת אינטגרציה עם מערכות ניקוז ובדרך כלל זולה יותר ליחידת נפח. אם נדרשת גמישות אחסון, מאצרה ניידת מתאימה יותר. במקרים רבים מפעלים משתמשים בשתי הקטגוריות בו-זמנית - מאצרות מובנות באזורי הייצור הקבועים ומאצרות ניידות במחסנים ובאזורי שינוע.

שיקול שישי: אביזרים למאצרה ומערכות עזר

מאצרה בסיסית היא רק ההתחלה. לפרויקטים תעשייתיים מורכבים יש שורה של אביזרים נלווים שהופכים את המאצרה ממיכל פסיבי למערכת בטיחות פעילה. בחירה נכונה של אביזרים בשלב התכנון חוסכת התקנות חוזרות מאוחר יותר.

כיסוי מאצרה מונע הצטברות מי גשם, חדירת אבק ולכלוך, ובמקרים מסוימים גם אדים שעלולים לתקוף את חומר המאצרה מבחוץ. כיסויים מיוצרים מאותו חומר של המאצרה עצמה (PP, HDPE או FRP) ומתוכננים עם פתחי גישה לתחזוקה ולמיכלים.

חיישן דליפה למאצרה הוא רכיב הולך ומתפשט במתקנים חדשים. חיישן בתחתית המאצרה מזהה הצטברות נוזלים ושולח התרעה למערכת הבקרה. בתעשיות מוסדרות זה לא רק אמצעי בטיחות אלא לעיתים דרישה רגולטורית. ההתקנה צריכה להיות מתוכננת מראש כי הוספה רטרואקטיבית מורכבת יותר.

מערכת ניקוז היא חיונית למאצרות שמיועדות להצטברות מי גשם. הניקוז צריך להיות עם שסתום חיצוני בשליטה ידנית - לא יציאה פתוחה. הסיבה פשוטה: אם יש דליפה והניקוז פתוח, החומר זולג החוצה. תפעולית, איש האחזקה בודק את המאצרה, מוודא שאין דליפה, ואז פותח את הניקוז להוצאת מי הגשם. במאצרות גדולות נדרש לעיתים גם משאבה ניידת לפינוי.

סולמות ופלטפורמות גישה נדרשים למאצרות גדולות שיש בהן מיכלים שצריכים תחזוקה תקופתית. הם צריכים להיות בעצמם עמידים לכימיקלים אם הם מתוכננים להיכנס לתוך המאצרה.

צנרת ביקורת ומדידה מאפשרת שאיבה מהירה של חומר דולף ללא צורך להיכנס פיזית למאצרה - חשוב במצבי חירום עם חומרים מסוכנים.

שיקול שביעי: שיקולי התקנה והנדסת שטח

אופן ההתקנה משפיע על הביצועים ארוך הטווח של המאצרה. הקרקע שעליה מוצבת המאצרה צריכה להיות יציבה, מפולסת ומתוכננת לעמוד במשקל המלא של המאצרה והמיכלים שבתוכה במצב הגרוע ביותר. למאצרות גדולות נדרשת לעיתים פלטת בטון יצוקה שהוכנה במיוחד למטרה.

כיוון פני הקרקע צריך לאפשר ניקוז של מי גשם הצידה (לא לתוך המאצרה). אם המאצרה ממוקמת באזור שיכול להתנקז אליו מים זרים מאזורים סמוכים, צריך לתכנן תעלות הסטה לפני ההתקנה.

הגישה לציוד הפינוי - משאיות ספיקה, רכבי שירות, ציוד חירום - צריכה להיות מתוכננת בכניסה לאזור. מאצרה שמוצבת במקום קשה לגישה הופכת כל אירוע פינוי לסיוט תפעולי.

חיבור לתשתיות נוספות במפעל - חשמל לחיישנים, צנרת לניקוז, מערכות שילוט ואזהרה - דורש תכנון משולב. בפרויקטים גדולים, פלסט חן עובדת במקביל עם קבלן ההתקנה והמהנדס האחראי כדי לוודא שכל הממשקים מטופלים נכון לפני האספקה.

שיקול שמיני: עלות, אורך חיים ושיקולים כלכליים

עלות המאצרה נקבעת על ידי שילוב של גורמים: נפח, חומר, מורכבות עיצוב, אביזרים נלווים ותנאי התקנה. לא ניתן לתת מחירון כללי כי כל פרויקט הוא ייחודי, אבל אפשר להבין את עיקרי השיקולים.

נפח משפיע באופן ליניארי על כמות החומר ועל זמן הייצור. נפחים גדולים מצדיקים לעיתים מעבר ל-FRP כפתרון יעיל יותר מבחינת עלות לנפח.

מורכבות עיצוב משפיעה בעיקר על עלויות העבודה. צורה מלבנית סטנדרטית זולה משמעותית מצורה מורכבת עם פתחים, גישות ואינטגרציות מיוחדות.

חומר קובע באופן משמעותי. PP ו-HDPE נמצאים בקטגוריית עלות דומה. PVDF יקר משמעותית - לפעמים פי שלושה ויותר - אבל הוא רלוונטי רק כשהיישום באמת דורש את היכולות שלו. FRP נע בטווח רחב לפי איכות הלמינציה ועובי הדפנות.

אורך החיים הוא המשתנה הנעלם בחישובי TCO. ההפרש בעלות בין מוצר איכותי מתוכנן ומותקן נכון לבין מוצר זול עם אורך חיים מקוצר, מוחזר בקלות. השוואת עלויות שמתעלמת מאורך החיים היא שגיאה כלכלית בסיסית.

הגישה הנכונה היא לראות את המאצרה כהשקעה תשתיתית ארוכת טווח ולא כפריט מתכלה. בהקשר הזה, איכות החומר, איכות הריתוכים לפי תקן DVS 2205 ואיכות התכנון ההנדסי משתלמים בטווח הארוך.

סיכום

לאורך כל התהליך, הקפדה על תקני ריתוך וייצור, ועבודה עם יצרן מנוסה שמספק ליווי הנדסי, היא ההבדל בין מאצרה שתעבוד שלושים שנה לבין מאצרה שתדרוש החלפה תוך עשור.
