תעלת פיברגלס היא הבחירה של מהנדסי תהליך ליישומים שדורשים שילוב של עמידות לטמפרטורה גבוהה, עמידות לכימיקלים אגרסיביים, וחוזק מכני שלא ניתן להשגה בתרמופלסטיים טהורים. פיברגלס מחוזק שרף, שמכונה FRP (Fiberglass Reinforced Plastic) בארה"ב או GRP (Glass Reinforced Plastic) באירופה, הוא חומר מורכב שמשלב סיבי זכוכית עם שרף פולימרי. השילוב הזה מאפשר תכונות שאף תרמופלסטי לא יכול להציע.
המאמר מיועד למהנדסי תהליך במפעלי כימיה כבדה, מתקני התפלה, מפעלי דשנים, מערכות טיפול בגזי פליטה, ופרויקטים אחרים שדורשים פתרון מתקדם. לפני שצוללים ל-FRP, אם אתם בשלב הראשוני של בחירת חומר, במאמר ההשוואה בין החומרים תמצאו סקירה קצרה של כל ארבעת החומרים יחד.
מה זה פיברגלס FRP/GRP
פיברגלס FRP הוא חומר מורכב (composite) שמורכב משני רכיבים עיקריים: סיבי זכוכית שמספקים את החוזק המכני, ושרף פולימרי שעוטף את הסיבים ומספק את העמידות הכימית. השילוב נוצר בתהליך לאמינציה - הנחת שכבות סיבים טבולים בשרף על תבנית, עם זמן ייבוש בין שכבות.
המאפיין הראשון של FRP הוא טווח טמפרטורות השירות הרחב. בשרף פוליאסטר רגיל, FRP מחזיק עד 80-100 מעלות. בשרף vinyl ester, עד 130-150 מעלות. בשרפים מיוחדים כמו fenolic או epoxy מתקדם, עד 200 מעלות ומעלה. התרמופלסטיים הסטנדרטיים נעצרים ב-95 מעלות (PP).
המאפיין השני הוא העמידות הכימית הקיצונית. הבחירה הנכונה של שרף מאפשרת ל-FRP לעמוד בפני חומצות מחמצנות חזקות שלא מתאימות לתרמופלסטיים. חומצה גופרתית מרוכזת בחום, חומצה חנקתית, מי-מלך - כל אלה דורשים FRP עם שרף ייעודי.
המאפיין השלישי הוא יחס חוזק-משקל גבוה. FRP בדרגה תעשייתית מציע חוזק שמתחרה במתכות, במשקל הרבה יותר נמוך. בפרויקטים גדולים זה מאפשר ייצור של תעלות בגדלים שלא היו אפשריים בתרמופלסטיים.

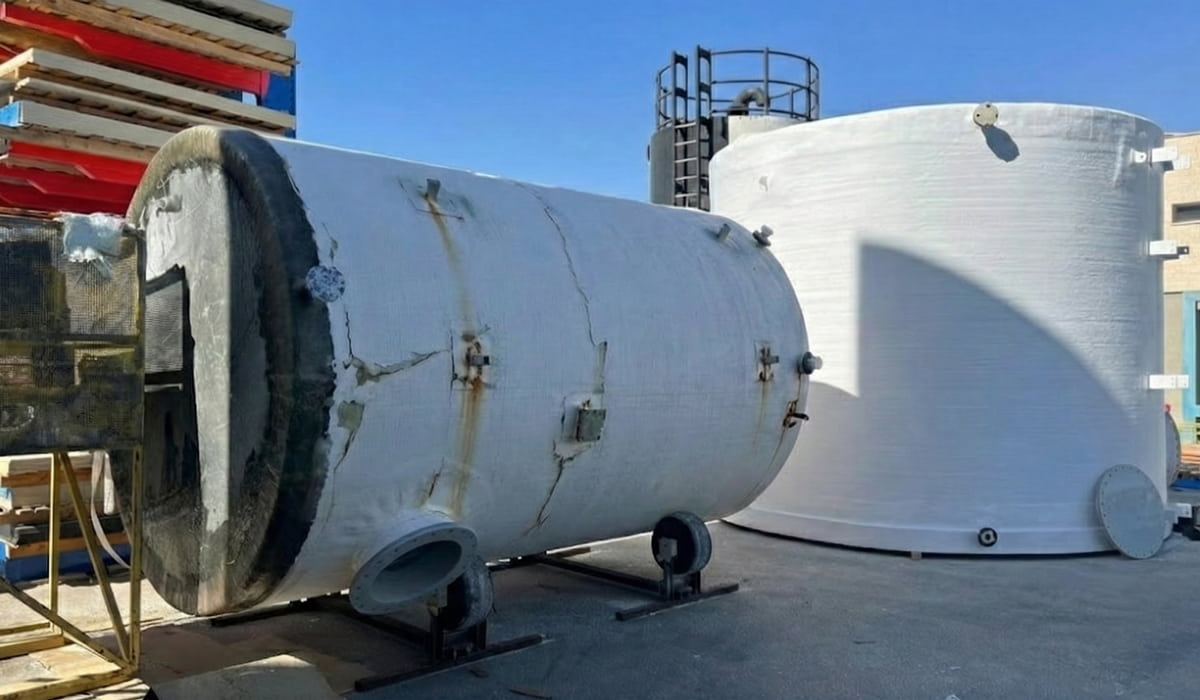

המאפיין הרביעי הוא יציבות ארוכת-טווח. תעלות FRP בייצור איכותי מחזיקות 40-50 שנה ואף יותר. אנחנו מתקנים ומשפצים מערכות FRP שיוצרו בשנות ה-80, וחלקן עדיין במצב תפעולי טוב.
ההבדל בין FRP ל-GRP
מבחינה מעשית, אין הבדל. FRP (Fiberglass Reinforced Plastic) ו-GRP (Glass Reinforced Plastic) הם שמות שונים לאותו חומר. FRP נפוץ בארה"ב, בקנדה ובישראל. GRP נפוץ באירופה ובחלקים מאסיה. מסמכים בינלאומיים לעתים קרובות משתמשים בשני המונחים בערבוב.
ההבדלים שאתה עלול לפגוש בין יצרנים אינם בין FRP ל-GRP, אלא בין שרפים שונים, בין סוגי סיבים שונים, ובין שיטות לאמינציה שונות. בפרויקט תעשייתי חשוב להתעניין בפרטים האלה ולא להסתפק בשם הכללי "פיברגלס".
סוגי שרפים בתעלות FRP ובחירה ביישום
הבחירה בשרף הנכון היא ההחלטה הקריטית בייצור תעלת FRP. שרף לא מתאים לתנאים יוביל לחומר שלא יחזיק.
שרף פוליאסטר אורתופתאלי הוא הזול והנפוץ ביותר. הוא מתאים ליישומים סטנדרטיים בטמפרטורות עד 80 מעלות, עם כימיקלים מתונים. בתעלות איסוף נגר במפעלי תעשייה קלה, או בתעלות חיצוניות לחקלאות, פוליאסטר אורתופתאלי הוא בחירה כלכלית.
שרף פוליאסטר איזופתאלי הוא דרגה משופרת עם עמידות כימית טובה יותר. הוא מתאים ליישומים בכימיה קלה ובטיפול בשפכים תעשייתיים, בטמפרטורות עד 90 מעלות. ההפרש בעלות מ-orto לאיזו הוא קטן יחסית, וברוב הפרויקטים שווה את ההשקעה.
שרף vinyl ester הוא הסטנדרט בתעשייה הכימית הכבדה. הוא עמיד בפני חומצות מחמצנות חזקות, בפני בסיסים חזקים, ובטמפרטורות עד 130 מעלות. בפרויקטים בכימיה הכבדה, במתקני התפלה ובמפעלי דשנים, vinyl ester הוא הבחירה.
שרפים מתקדמים יותר - phenolic, epoxy מותאם, וקראמיים-פולימריים - מתאימים ליישומים מיוחדים: טמפרטורות גבוהות מאוד (200+), חומצות אגרסיביות במיוחד, או דרישות בעירה נמוכה (low flame spread). בפרויקטים האלה הבחירה בשרף נעשית בתיאום עם יצרני חומרי גלם מובילים בעולם.
יישומים תעשייתיים של תעלות FRP
תעלות פיברגלס נמצאות בפרויקטים שבהם אף חומר אחר לא יכול לעמוד בדרישות.
בכימיה הכבדה - מפעלים שמטפלים בחומצות מחמצנות חזקות, בריכוזים גבוהים, ובחום - FRP עם שרף vinyl ester הוא הסטנדרט. תעלות איסוף תחת מאצרות של מיכלי חומצות, תעלות הזרמה בין יחידות תהליך, ותעלות שפכים תהליכיים, כולן עשויות FRP.
במפעלי דשנים - בעיקר אלה שמייצרים סופר-פוספט, חומצה זרחתית ודשנים מורכבים - הסביבה הכימית קיצונית. בפרויקטים שאנחנו עשינו בחברות רותם אמפרט וטבע, FRP הוא הבחירה הסטנדרטית.
במתקני התפלה, תעלות FRP מובילות מי-תהליך מלוחים, רעלים מתפרקים, וכימיקלים שמשמשים בתהליך. הטמפרטורה הגבוהה במערכות הקדם-טיפול ובמערכות התפלה תרמית דורשת FRP עם שרף מתאים.
במערכות טיפול בגזי פליטה, סקרברים ועמודות ספיגה נבנים מ-FRP. תעלות הזרמת הגזים אל הסקרברים, ותעלות הזרמת הנוזלים אל מערכות הטיפול, גם הן מ-FRP.

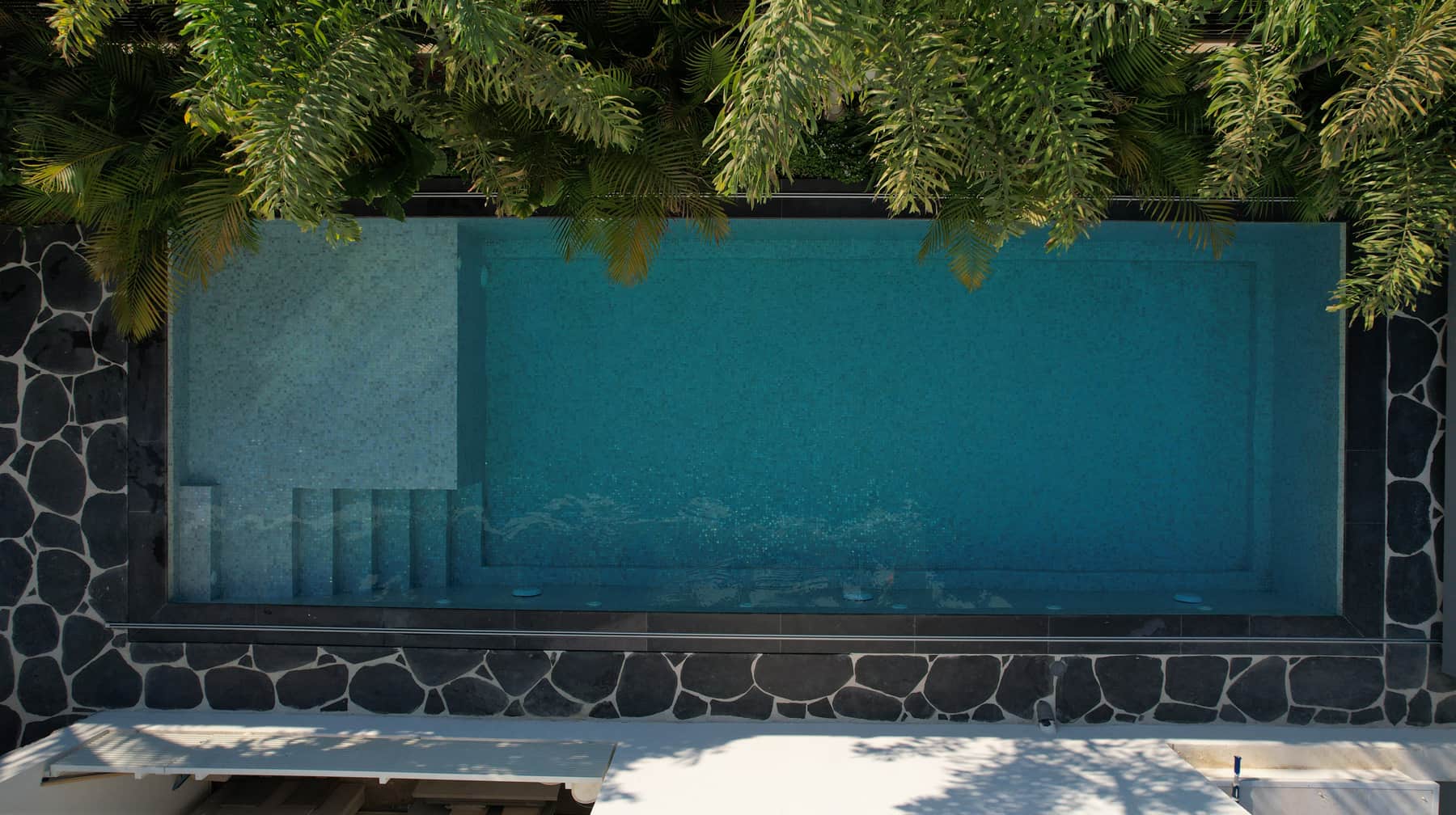

בבריכות שחייה ציבוריות ובבריכות מתועשות שלמות, FRP משמש לקליפת הבריכה כולה, כולל תעלות הגלישה ההיקפיות שהן חלק אינטגרלי מהמבנה. כיסינו את הנושא הזה בפירוט במאמר על תעלות גלישה לבריכה.
בחקלאות ימית, FRP מתאים לבריכות גידול גדולות שדורשות חוזק מבני, ולתעלות חיבור בין הבריכות. הוא עמיד בפני מי-ים, ובפני התנאים הביולוגיים של מערכות אקווה-קולטורה.
תהליך הייצור של תעלות פיברגלס
הייצור של תעלת FRP שונה לחלוטין מהייצור של תעלות תרמופלסטיות. הוא לא תהליך של חיתוך וריתוך, אלא תהליך של בנייה שכבה אחר שכבה.
השלב הראשון הוא תכנון הנדסי שמותאם לתנאי הפרויקט: סוג השרף, סוג הסיבים, מבנה הלאמינציה (מספר השכבות, כיוון הסיבים), ועובי הדופן הסופי. החישובים נעשים על פי תקנים בינלאומיים לפיברגלס תעשייתי, כמו ASTM D3299 ו-BS 4994.
השלב השני הוא הכנת התבנית. בייצור של תעלה בחתך מסוים, מכינים תבנית מלוח עץ או מתכת, מצופה בחומר משחרר תבנית. התבנית קובעת את הצורה הפנימית של התעלה.
השלב השלישי הוא הלאמינציה עצמה. עובד מקצועי מניח שכבות של מטה זכוכית (chopped strand mat או woven roving) על התבנית, ואז מורח עליהן שרף בעזרת רולר או מברשת. השרף משוחרר בלחץ אוויר מהאוויר שנכנס בין השכבות, ומתקבל מבנה הומוגני. בין שכבה לשכבה נשמר זמן ריפוי, ולפעמים מוסיפים שכבת gel coat פנימית שמספקת עמידות כימית מקסימלית.
השלב הרביעי הוא הריפוי הסופי. כשהלאמינציה מסתיימת, התבנית עם החומר נשארת לכמה שעות עד שהשרף מתקבע לחלוטין. אחר כך מסירים את התבנית, מחתכים את הקצוות לפי המידות הנדרשות, ומעבדים את הפנים והחוץ.
השלב החמישי הוא ההורכבה לאורכים גדולים. תעלות FRP יוצרות במקטעים של 6-12 מטר, ולפרויקטים ארוכים יותר מחברים את המקטעים בלאמינציה רציפה - מורחים שכבות סיבים ושרף על נקודת החיבור, יוצרים חיבור הומוגני שלא נחות מהחומר עצמו.
חיבור תעלות פיברגלס במערכות מורכבות
תעלות FRP מצריכות תכנון נכון של חיבורים. הקוטר הרגיל של תעלת FRP גדול ועבה, וחיבורים שלא תוכננו נכון יהיו נקודות חולשה.
החיבור הראשי בין מקטעי FRP הוא לאמינציה רציפה (joint lay-up). שני המקטעים מוצמדים, ושכבות סיבים ושרף מורחים על נקודת החיבור. אחרי הריפוי, מקום החיבור הוא בעצם המשך של החומר עצמו.
חיבור פלאנג' הוא אופציה למקרים שבהם נדרש לפרק את התעלה לתחזוקה. פלאנג' FRP מותקן בקצוות שני המקטעים, וחיבור ביניהם נעשה עם ברגים ואטם מתאים. החיבור הזה לא הומוגני כמו לאמינציה, אבל מאפשר תחזוקה.
חיבור בין FRP לתרמופלסטי - למשל בין תעלת FRP למיכל PP - נעשה דרך פלאנג' עם איטום מותאם. החומרים השונים נשארים מנותקים פיזית, ומקבלים גמישות בנקודת החיבור.
בשילובים תרמופלסטיים-FRP, שבהם תרמופלסטי מספק את העמידות הכימית הפנימית ו-FRP מספק את החוזק החיצוני, החיבור הוא הומוגני וחזק. זוהי הטכנולוגיה המתאימה במיוחד למיכלים חמים בלחץ או לטמפרטורות שלא מתאימות לתרמופלסטי לבד.
תקנים ובקרת איכות בתעלות FRP
תעלות פיברגלס תעשייתיות צריכות לעמוד בתקנים בינלאומיים. ASTM D3299 הוא התקן האמריקאי לתעלות ולמיכלי FRP בתעשייה. BS 4994 הוא התקן הבריטי המקביל. שני התקנים מגדירים את שיטות החישוב, את העובי המינימלי, ואת בדיקות הקבלה.
בדיקות איכות בייצור FRP כוללות מספר מדדים. הראשון הוא יחס סיבים-לשרף בכל שכבה (לא יותר מדי שרף, לא יותר מדי סיבים). השני הוא הסרת בועות אוויר ולחות מבין השכבות. השלישי הוא קשיות הריפוי בסיום (Barcol hardness test). הרביעי הוא בדיקת אטימות וחוזק.
מערכת בקרת האיכות שלנו מבצעת את כל הבדיקות האלה בפרויקטים תעשייתיים. בנוסף, אנחנו מבצעים בדיקה הרסנית של דוגמאות ייצור בפרויקטים גדולים, כדי לוודא שהשכבות התבססו כצפוי.
עלות והשוואה לחלופות
תעלות FRP יקרות יותר מתרמופלסטיות, ובמקרים מסוימים גם מתעלות מתכת. זה לא תמיד שיקול בולט בקבלת ההחלטות, כי בדרך כלל החלטה לבחור FRP מגיעה מטעמים שלא משתנים עם תקציב - הטמפרטורה גבוהה מדי, הכימיקלים אגרסיביים מדי, או הגדלים גדולים מדי לתרמופלסטי.
ההפרש המחיר בין FRP ל-PP הוא 2-3 פעמים, תלוי בשרף ובמידות. ההפרש בין FRP לנירוסטה משתנה - לעתים FRP זול יותר, לעתים נירוסטה זול יותר. בחישוב מלא צריך להביא בחשבון גם את עלות התחזוקה לאורך החיים. נירוסטה דורשת תחזוקה נגד קורוזיה, ובסביבה של חומצות זה יקר. FRP לא דורש כמעט תחזוקה.
חיי השירות של FRP בתנאים מתאימים הם 40-50 שנה. כשמחלקים את עלות הראשונית בחיי השירות, FRP יוצא לרוב הבחירה הכלכלית בטווח ארוך, גם אם ההשקעה הראשונית גבוהה.
